Description

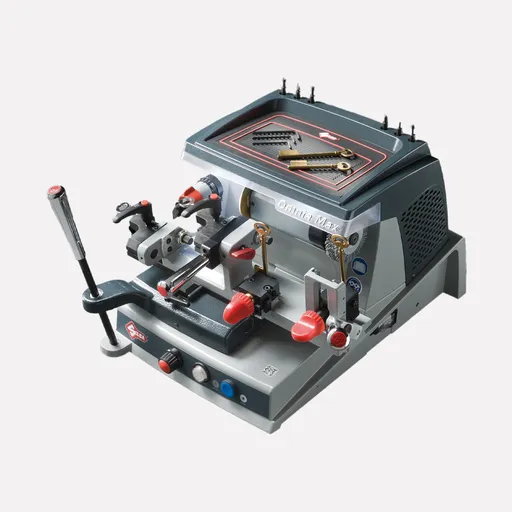

La Silca OMNIA W-Max est une duplicatrice mécanique haut de gamme spécialement conçue pour la reproduction des clés à panneton et des clés utilisées sur les serrures à gorges, les coffres, les portes anciennes et certains systèmes de fermeture spécialisés.

Elle permet de reproduire les clés à panneton simple, les clés à double panneton mâles ou femelles, les clés à pompe, les clés à butée centrale ou arrière, certaines clés à gorges adaptables ainsi que les clés comportant des taillages verticaux. Cette polyvalence en fait l’un des modèles les plus complets de la gamme mécanique Silca pour ce type de clés.

Deux chariots de reproduction

La particularité principale de l’OMNIA W-Max est la présence de deux chariots spécialisés :

un chariot pour les clés à panneton, à double panneton et à pompe ;
un chariot spécifique pour les taillages verticaux.

Les deux chariots peuvent être installés séparément ou reliés au moyen de la plaque de raccordement fournie avec la machine. Cette organisation permet de passer plus facilement d’un type de reproduction à l’autre et d’élargir les possibilités de travail sans utiliser une seconde machine.

Reproduction des taillages verticaux

Le chariot dédié aux taillages verticaux permet de reproduire les entailles réalisées dans le sens longitudinal ou vertical sur certains pannetons. Il est équipé d’un étau spécifique avec poignée dynamométrique, conçu pour appliquer une force de serrage régulière sur l’ébauche.

Cette station complémentaire distingue l’OMNIA W-Max des versions plus simples de la gamme OMNIA et la rend particulièrement adaptée aux ateliers confrontés à des clés de coffres ou de serrures à gorges présentant des usinages complexes.

Fraise professionnelle en carbure

L’OMNIA W-Max est équipée d’origine d’une fraise en métal dur, également appelée fraise en carbure ou Widia, de dimensions 80 × 1,5 × 22 mm.

Cette fraise convient au taillage des ébauches en laiton comme de nombreuses clés en acier. Sa vitesse de rotation de 650 tr/min offre une coupe efficace et régulière tout en limitant l’échauffement excessif de l’outil et de l’ébauche.

Étaux autocentrants

Le chariot principal possède des étaux autocentrants qui maintiennent automatiquement les tiges des clés à panneton, à double panneton et à pompe dans une position symétrique.

Cette conception facilite l’alignement entre la clé originale et l’ébauche et limite les réglages manuels. L’étau situé du côté de la fraise peut également basculer afin d’accompagner la réalisation des tailles arrondies ou radiales présentes sur certains pannetons.

Les poignées de serrage sont repositionnables afin de ne pas gêner les mouvements du chariot pendant la reproduction. La machine est également étudiée pour maintenir des clés à tige longue, notamment certaines clés destinées aux coffres ou aux serrures profondes.

Palpeur à réglage micrométrique

L’OMNIA W-Max utilise un palpeur monté sur ressort avec réglage micrométrique. Le ressort facilite la recherche des espaces et des formes du panneton avant l’entrée en contact de la fraise avec l’ébauche.

La bague micrométrique permet d’ajuster précisément la profondeur de reproduction. Chaque graduation correspond à un déplacement de 0,05 mm, ce qui permet notamment de corriger les petites variations rencontrées lors de la copie d’une clé originale usée.

Déplacements fluides et précis

Les chariots se déplacent sur des glissières à billes, tandis que le levier de commande utilise une articulation à rotule. Cette construction assure des mouvements fluides et facilite le suivi précis des formes de la clé originale.

Les courses disponibles sont de :

53 mm sur l’axe X ;
42 mm sur l’axe Y ;
50 mm sur l’axe Z pour le chariot destiné aux taillages verticaux.

Ces amplitudes permettent de travailler sur une large variété de formes et de dimensions de clés à panneton.

Confort et ergonomie

La zone de travail est largement dégagée afin d’offrir une bonne visibilité sur la clé originale, le palpeur, l’ébauche et la fraise. Un éclairage à LED améliore encore la visibilité pendant les opérations de reproduction.

Les poignées et leviers de la version W-Max bénéficient d’une finition métallique ou chromée, plus adaptée à une utilisation professionnelle régulière. Un compartiment supérieur permet de ranger les accessoires, les outils de réglage et les contrepointes optionnelles à proximité immédiate de la zone de travail.

Brosse de finition intégrée

Une brosse de 80 × 20 mm est installée sur la machine pour éliminer les bavures laissées après le taillage. Elle dispose de sa propre commande, ce qui permet de l’activer uniquement pendant l’opération de finition.

La clé peut ainsi être nettoyée et préparée pour son contrôle immédiatement après sa reproduction, sans nécessiter un équipement séparé.

Sécurité de l’opérateur

La fraise est protégée par un carter transparent limitant les risques de contact accidentel et la projection des copeaux.

La machine intègre également un disjoncteur de protection électromagnétique et un système automatique de commande de la fraise. Lorsque le chariot revient complètement vers l’opérateur, un micro-interrupteur coupe automatiquement la motorisation de coupe.

Applications

La Silca OMNIA W-Max permet de reproduire :

les clés à panneton simple ;
les clés à double panneton mâles ;
les clés à double panneton femelles ;
les clés à pompe ;
les clés à butée centrale ;
les clés à butée arrière ;
certaines clés à gorges adaptables ;
les clés comportant des taillages verticaux ;
les clés à tige longue pour coffres et serrures profondes ;
certains profils particuliers avec les accessoires Silca adaptés.
Caractéristiques techniques
Type de machine : duplicatrice mécanique professionnelle ;
applications : clés à panneton, double panneton, à pompe et à taillages verticaux ;
alimentation : 230 V – 50 Hz ;
puissance maximale absorbée : 235 W ;
intensité : 1 A ;
moteur de fraise : monophasé à une vitesse ;
fraise standard : métal dur, carbure ou Widia ;
dimensions de la fraise : 80 × 1,5 × 22 mm ;
vitesse de rotation : 650 tr/min ;
palpeur : monté sur ressort avec réglage micrométrique ;
précision de réglage du palpeur : 0,05 mm par graduation ;
étaux principaux : autocentrants ;
étau côté fraise : basculant pour les tailles radiales ;
chariot pour taillages verticaux : fourni ;
serrage du chariot vertical : poignée dynamométrique ;
course de l’axe X : 53 mm ;
course de l’axe Y : 42 mm ;
course de l’axe Z : 50 mm sur le chariot vertical ;
brosse : diamètre 80 mm, largeur 20 mm ;
largeur : 395 mm ;
profondeur : 550 mm ;
hauteur : 320 mm ;
poids avec les deux chariots : 33,5 kg.
Points forts de l’OMNIA W-Max
Reproduction des principales familles de clés à panneton ;
prise en charge des clés mâles et femelles ;
chariot spécifique pour les taillages verticaux ;
fraise professionnelle en carbure ;
vitesse de rotation de 650 tr/min ;
étaux autocentrants ;
étau basculant pour les tailles radiales ;
palpeur à réglage micrométrique ;
mouvements sur glissières à billes ;
possibilité de maintenir des clés à tige longue ;
éclairage à LED ;
brosse de finition intégrée ;
rangement supérieur pour les accessoires ;
dispositifs de sécurité intégrés ;
nombreux accessoires et contrepointes optionnels.

La Silca OMNIA W-Max constitue la version la plus complète de la gamme mécanique OMNIA. Par rapport à l’OMNIA MAX, elle se distingue notamment par sa fraise en carbure tournant à 650 tr/min et par son étau pour taillages verticaux doté d’une poignée dynamométrique. Elle convient particulièrement aux professionnels réalisant régulièrement des clés de coffres, des clés à gorges et des clés à double panneton complexes.
