Description

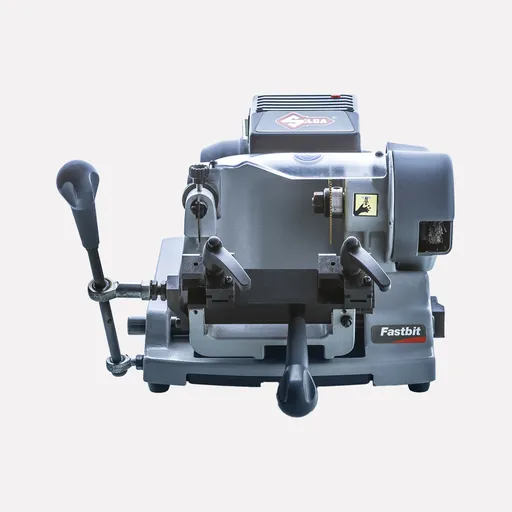

La Silca FASTBIT est une duplicatrice mécanique spécialement étudiée pour reproduire les principales familles de clés à panneton utilisées dans les serrures traditionnelles et les systèmes de fermeture à gorges.

Elle permet de copier les clés à panneton simple, les clés à double panneton mâles ou femelles, les clés à pompe ainsi que les clés à butée centrale. L’ajout d’accessoires optionnels Silca permet également d’étendre ses possibilités à certains modèles nécessitant des taillages verticaux.

Sa conception compacte, ses commandes ergonomiques et son fonctionnement entièrement mécanique en font une machine accessible aux professionnels qui souhaitent débuter dans la reproduction de ces clés, tout en offrant la précision et la robustesse nécessaires à une utilisation régulière en atelier.

Palpeur à réglage micrométrique

La FASTBIT est équipée d’un palpeur monté sur ressort avec réglage micrométrique. Ce système permet de suivre précisément les formes et les profondeurs du panneton de la clé originale.

Le réglage micrométrique facilite l’alignement entre le palpeur et la fraise. Il permet également à l’opérateur d’effectuer les corrections nécessaires lorsqu’une clé originale présente une certaine usure ou lorsqu’un ajustement de profondeur est requis.

Étaux à centrage automatique

Les étaux autocentrants assurent le positionnement symétrique de la clé originale et de l’ébauche. Ils réduisent les opérations de réglage manuel et facilitent l’obtention d’une copie équilibrée.

L’étau situé du côté de la fraise peut basculer afin d’accompagner la reproduction des formes arrondies et des tailles radiales présentes sur certains pannetons. Les poignées repositionnables facilitent le serrage des clés sans gêner les mouvements du chariot.

Fraise HSS avec revêtement TiN

La machine utilise une fraise en acier rapide HSS revêtue de nitrure de titane TiN, comportant des dentures latérales.

Cette configuration permet d’effectuer les tailles frontales et latérales nécessaires à la reproduction des clés à panneton et à double panneton. Le revêtement TiN améliore la résistance de l’outil à l’usure et favorise le maintien d’une coupe régulière dans le cadre d’une utilisation professionnelle.

La vitesse de rotation de la fraise est de 600 tr/min. Une fraise en Widia est également indiquée comme accessoire optionnel dans le catalogue Silca.

Chariot basculant fluide

Le chariot de la FASTBIT est conçu pour offrir un déplacement souple et régulier. Son mécanisme basculant permet de guider les clés contre le palpeur et la fraise en conservant une bonne maîtrise du mouvement.

Le glissement de l’arbre sur douilles contribue à limiter les jeux et les efforts pendant la reproduction. Les leviers et poignées sont disposés afin de rendre les mouvements naturels et de réduire la fatigue lors des travaux répétés.

Finition et entretien du poste de travail

Une brosse de finition intégrée permet d’éliminer les bavures restant sur la clé après le taillage. L’opérateur peut ainsi livrer une clé propre, prête à être testée dans la serrure.

Les copeaux sont recueillis dans une cuvette située sous la zone de travail. Cette disposition facilite le nettoyage de la machine et contribue à maintenir le poste de reproduction propre et organisé.

Sécurité de l’opérateur

La fraise est protégée par un carter limitant les contacts accidentels et la projection des copeaux. La machine dispose également d’un disjoncteur de protection électromagnétique.

Une bride permet de fixer solidement la FASTBIT à l’établi afin de garantir sa stabilité pendant les opérations de reproduction.

Applications

La Silca FASTBIT permet de reproduire :

les clés à panneton simple ;
les clés à double panneton mâles ;
les clés à double panneton femelles ;
les clés à pompe ;
les clés à butée centrale ;
certaines clés comportant des taillages verticaux avec un adaptateur optionnel compatible.
Caractéristiques techniques
Type de machine : duplicatrice mécanique ;
Applications principales : clés à panneton, double panneton, à pompe et à butée centrale ;
Moteur de fraise : moteur à une vitesse ;
Palpeur : monté sur ressort avec réglage micrométrique ;
Étaux : autocentrants ;
Étau côté fraise : basculant pour la reproduction des formes radiales ;
Fraise standard : acier rapide HSS avec revêtement TiN et dentures latérales ;
Vitesse de rotation de la fraise : 600 tr/min ;
Fraise en Widia : disponible en option ;
Adaptateur pour taillages verticaux : disponible en option ;
Déplacement : arbre coulissant sur douilles ;
Équipement de finition : brosse intégrée ;
Récupération des copeaux : cuvette amovible ;
Protection : carter de fraise et disjoncteur électromagnétique ;
Fixation : bride de fixation à l’établi ;
Poids : 15,4 kg.
Points forts de la FASTBIT
Machine spécialisée dans les clés à panneton et double panneton ;
reproduction des clés mâles et femelles ;
compatible avec les clés à pompe et à butée centrale ;
palpeur précis à réglage micrométrique ;
étaux à centrage automatique ;
étau côté fraise basculant ;
fraise HSS revêtue TiN ;
mouvements du chariot fluides ;
commandes ergonomiques et repositionnables ;
brosse de finition intégrée ;
cuvette de récupération des copeaux ;
protection électromagnétique ;
accessoires optionnels pour étendre les possibilités de reproduction ;
format compact adapté aux ateliers disposant d’un espace limité.

La Silca FASTBIT représente une solution spécialisée, simple à prendre en main et durable pour les professionnels souhaitant reproduire régulièrement des clés à panneton, à double panneton et à pompe. Son palpeur micrométrique, ses étaux autocentrants et sa fraise à dentures latérales permettent de réunir précision, confort de travail et polyvalence dans une machine mécanique compacte.
