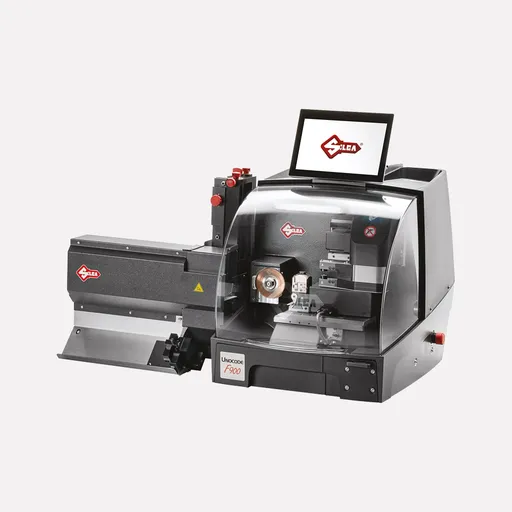

La Silca UNOCODE F900 est une machine électronique haut de gamme dédiée à la reproduction automatisée des clés plates résidentielles et automobiles. Elle peut prendre en charge le chargement, le décodage, la gravure double face, le taillage et le classement des clés terminées. Son lecteur photo-optique, son écran tactile de 10 pouces et son système d’alimentation automatique en font une solution particulièrement performante pour les ateliers réalisant d’importants volumes de clés.

Description longue

La Silca UNOCODE F900 est une machine électronique professionnelle conçue pour automatiser l’ensemble du processus de fabrication des clés plates. Elle associe dans un même équipement le décodage de la clé originale, le taillage par copie ou par code, la gravure des deux faces, l’alimentation automatique et le classement ordonné des clés terminées.

Cette automatisation permet à l’opérateur de lancer une série de clés puis de se consacrer à d’autres travaux ou à l’accueil d’un autre client. La UNOCODE F900 s’adresse principalement aux serruriers, centres de reproduction de clés, fabricants d’organigrammes et ateliers traitant régulièrement des séries importantes de clés résidentielles ou automobiles.

Un processus de production entièrement automatisé

Dans sa configuration équipée de l’alimentateur, la UNOCODE F900 peut automatiser les principales étapes de production :

chargement de l’ébauche ;
positionnement de la clé dans l’étau ;
gravure de la première face ;
gravure de la seconde face ;
taillage de la clé ;
évacuation de la clé terminée ;
rangement des clés dans leur ordre de production.

Le chargeur supérieur et le dispositif de sortie fonctionnent selon le principe FIFO — premier entré, premier sorti. Les clés terminées restent ainsi classées dans le même ordre que les travaux programmés, ce qui facilite leur identification lors de la réalisation de séries ou d’organigrammes.

Jusqu’à une centaine de clés chargées

Le chargeur supérieur peut accueillir environ 100 clés de 2,5 mm d’épaisseur. Une ébauche peut être automatiquement installée dans l’étau en moins de dix secondes.

Silca annonce une capacité pouvant atteindre approximativement 90 clés à cinq goupilles taillées et gravées en une heure, selon le type de clé et les opérations programmées. Ces performances rendent la machine particulièrement adaptée à la production de séries répétitives et aux systèmes nécessitant un marquage individuel.

Le cycle automatique peut être interrompu pour réaliser ponctuellement une clé en mode manuel, sans devoir démonter le dispositif d’alimentation. Le système fonctionne par motorisation électrique et ne nécessite pas de compresseur d’air.

Gravure automatique des deux faces

La UNOCODE F900 possède une station de gravure intégrée capable de marquer indépendamment les deux côtés d’une clé métallique.

La clé n’a pas besoin d’être retournée ou déplacée manuellement entre les différentes opérations. Cette conception permet de limiter les manipulations, de réduire le temps de production et de diminuer les risques d’erreur lors du marquage de séries numérotées ou de systèmes à clé maîtresse.

Deux outils distincts sont utilisés pour la gravure :

une fraise supérieure « A » en métal dur revêtu ;
une fraise inférieure « B » en métal dur.

Les fraises de gravure fonctionnent à une vitesse de 14 500 tr/min.

Lecteur photo-optique intégré

Le Camera Reader permet de décoder rapidement la taille d’une clé originale. L’opérateur dépose la clé dans le compartiment prévu à cet effet, sans avoir à la positionner précisément dans l’étau.

Le logiciel analyse les profondeurs de taille relevées et les compare aux valeurs théoriques définies dans les données fabricant. Cette fonction facilite l’identification de la combinaison et la préparation de la reproduction.

Le lecteur photo-optique ne convient toutefois pas à toutes les formes de clés. Certaines clés à tailles asymétriques, ainsi que certains modèles comportant des billes, rainures, reliefs ou éléments brevetés saillants, ne peuvent pas être décodés automatiquement par ce dispositif.

Étau V4 à quatre faces

La machine est équipée d’un étau V4 à quatre faces, adapté au maintien de clés plates présentant différentes épaisseurs.

Ses faces standards couvrent notamment :

les clés de 1 à 2,7 mm d’épaisseur ;
les clés de 2,5 à 4 mm d’épaisseur.

L’étau standard accepte ainsi des clés résidentielles dont l’épaisseur est comprise entre 1 et 4 mm. Le dispositif d’alimentation automatique prend en charge les ébauches dont l’épaisseur est comprise entre 1,8 et 4 mm.

Deux côtés de l’étau peuvent recevoir des mâchoires supérieures et inférieures interchangeables. Ce système modulaire permet d’adapter progressivement la machine à certains profils spéciaux grâce aux jeux de mâchoires optionnels proposés par Silca. Un étau optionnel peut également apporter un axe rotatif pour les applications compatibles.

Écran tactile professionnel de 10 pouces

La UNOCODE F900 dispose d’un écran tactile industriel couleur de 10 pouces, intégré directement à la machine.

Son inclinaison peut être ajustée en fonction de la position de l’opérateur. Sa résolution de 1 280 × 800 pixels permet d’afficher les fiches de taillage, les travaux en attente, les réglages de la machine et les différentes étapes de production.

La machine peut fonctionner de manière autonome, sans ordinateur dédié. Son interface permet notamment d’accéder aux fiches fréquemment utilisées, de gérer les files de travaux, de comparer des fiches de taillage et de consulter les informations nécessaires à la préparation de la clé. Elle est également compatible avec Silca Key Programs Pro — SKP Pro pour l’exploitation des données et travaux compatibles.

Connectivité complète

La UNOCODE F900 peut être intégrée au réseau informatique de l’atelier grâce à une connexion Wi-Fi ou Ethernet.

Elle dispose également de :

deux ports USB 3.0 ;
deux ports USB 2.0 ;
un port HDMI pour raccorder un écran externe ;
la possibilité d’utiliser un clavier et une souris, y compris sans fil.

Cette connectivité facilite l’exploitation du logiciel, les mises à jour, l’assistance technique à distance et l’utilisation de périphériques complémentaires.

Zone de travail fermée et sécurisée

La zone de taillage et de gravure est protégée par un capot transparent à ouverture et fermeture automatiques.

Le capot se ferme au lancement du cycle et se rouvre lorsque les opérations sont terminées. Des micro-interrupteurs contrôlent son déplacement et interrompent automatiquement sa fermeture lorsqu’un obstacle est détecté.

Les copeaux sont recueillis dans un tiroir situé sous la station de taillage. La fermeture de la zone de travail contribue également à réduire la dispersion des résidus, les vibrations et le bruit pendant la coupe et la gravure.

Applications

La Silca UNOCODE F900 est principalement destinée à la reproduction et à la personnalisation des :

clés plates pour cylindres résidentiels ;
clés plates automobiles ;
clés à taille simple ou double compatibles ;
clés reproduites par copie ;
clés fabriquées à partir d’un code ;
clés métalliques nécessitant une gravure sur une ou deux faces ;
séries de clés numérotées ;
clés destinées aux organigrammes et systèmes à clé maîtresse ;
profils spéciaux compatibles avec les mâchoires et étaux optionnels Silca.
Caractéristiques techniques
Type de machine : duplicatrice électronique automatisée pour clés plates
Domaines d’utilisation : résidentiel et automobile
Fonctions : décodage, taillage par copie, taillage par code, gravure double face, alimentation et classement automatiques
Alimentation électrique : 100 à 240 V – 50/60 Hz
Moteur de taillage : 48 V CC
Moteur de gravure : 24 V CC
Fraise de taillage : fraise prismatique en métal dur revêtu
Vitesse de la fraise prismatique : 1 070 tr/min
Fraise supérieure de gravure : modèle « A » en métal dur revêtu
Fraise inférieure de gravure : modèle « B » en métal dur
Vitesse des fraises de gravure : 14 500 tr/min
Mouvements : deux axes avec vis à billes, moteurs pas à pas et rails à galets rectifiés
Axe rotatif : disponible avec un étau optionnel
Étau standard : étau V4 à quatre faces
Course de l’axe X avec étau : 30 mm
Course de l’axe Y avec étau : 72 mm
Longueur maximale avec arrêt à la tête : 45 mm par copie ou par code
Longueur maximale avec alimentateur : 42 mm
Longueur maximale avec arrêt en pointe : 45 mm par copie ou par code
Largeur maximale : 921 mm
Profondeur maximale : 740 mm
Hauteur maximale : 680 mm
Poids sans alimentateur : 61,7 kg
Poids avec alimentateur : 87,7 kg.
Points forts de la UNOCODE F900
Processus de production largement automatisé ;
chargement automatique des ébauches ;
capacité d’environ 100 clés selon leur épaisseur ;
classement FIFO des clés terminées ;
gravure automatique et indépendante des deux faces ;
lecteur photo-optique intégré ;
taillage par copie ou par code ;
étau V4 à quatre faces ;
mâchoires interchangeables pour certains profils spéciaux ;
écran tactile industriel de 10 pouces ;
fonctionnement autonome ;
compatibilité avec SKP Pro ;
connexion Wi-Fi et Ethernet ;
ports USB et HDMI ;
zone de travail fermée ;
capot de sécurité automatique ;
tiroir de récupération des copeaux ;
possibilité de produire manuellement une clé sans déposer l’alimentateur ;
aucun compresseur d’air nécessaire.

La Silca UNOCODE F900 se positionne comme la version la plus automatisée de la gamme UNOCODE F. Elle convient particulièrement aux professionnels qui souhaitent augmenter leur capacité de production, automatiser la gravure des clés et traiter des séries importantes tout en réduisant les interventions manuelles.
