Description

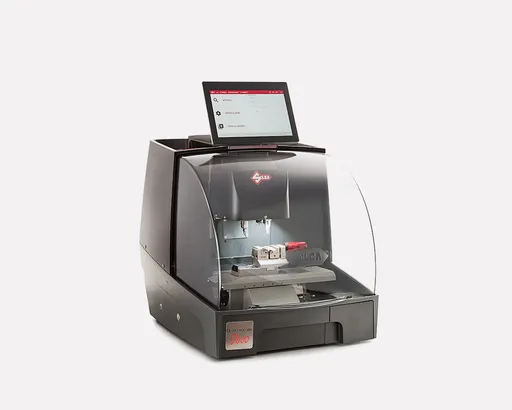

La Silca QUATTROCODE D600 est une duplicatrice électronique destinée aux professionnels spécialisés dans la reproduction des clés à points et des clés à vague, également appelées clés laser. Elle permet de traiter des applications résidentielles et automobiles en réunissant le décodage, le taillage et la gravure dans un seul équipement.

Après le positionnement de la clé dans l’étau, les déplacements de la fraise et du chariot sont pilotés électroniquement sur trois axes. Cette automatisation réduit les réglages manuels et favorise une reproduction régulière, y compris sur des clés présentant des tailles complexes.

Taillage et gravure intégrés

La QUATTROCODE D600 dispose d’une station de gravure directement intégrée à la machine. Une clé compatible peut ainsi être taillée et gravée au cours d’un même processus, sans devoir installer une fraise de gravure à la place de la fraise de taillage ni transférer la clé sur un équipement séparé.

La machine est équipée d’une fraise de gravure en métal dur prête à l’emploi. Cette organisation réduit les manipulations intermédiaires et convient particulièrement à la fabrication de clés identifiées, numérotées ou destinées à des organigrammes.

Production jusqu’à 20 % plus rapide

Silca annonce une vitesse de taillage supérieure de 20 % à celle de la TRIA X PRO, dans les conditions de comparaison définies par le fabricant. Les moteurs à vitesse variable permettent d’atteindre jusqu’à 25 000 tr/min avec les fraises de taillage adaptées.

L’opérateur peut adapter la vitesse au type de clé et à l’outil installé. Une vitesse élevée aide à réduire le temps de production, tandis qu’une vitesse plus modérée peut être choisie pour préserver la fraise ou traiter certaines clés particulières.

Décodage par contact électrique

Le palpeur utilisé pour le décodage de la clé originale est positionné automatiquement par la machine. Il descend au moment de la lecture puis se relève sans intervention manuelle de l’opérateur.

Le décodage est réalisé par contact électrique, afin de relever précisément les profondeurs et les positions de taille de la clé originale. Ce système simplifie la préparation du travail et limite les erreurs liées à un mauvais positionnement manuel du palpeur.

Reconnaissance automatique des fraises par RFID

Les fraises destinées à la QUATTROCODE D600 intègrent une étiquette RFID détectée automatiquement par la machine. Le logiciel vérifie que l’outil installé correspond bien à la fiche de taillage sélectionnée. Si la fraise n’est pas adaptée, la machine bloque le lancement du travail afin d’éviter une erreur de reproduction ou la détérioration d’une ébauche.

La mémoire de la machine conserve également des informations relatives à l’utilisation de chaque fraise. Cette fonction aide à anticiper son remplacement et à réduire les interruptions de production. Une notification par courrier électronique peut être programmée lorsque l’outil atteint un seuil d’utilisation prédéfini.

Chaque fraise possède en complément un numéro clairement visible pour faciliter son identification. Silca propose plus de 100 fraises adaptées à la QUATTROCODE, permettant de couvrir une grande variété de clés à points et laser présentes sur le marché.

Rangement intégré des fraises

Une tiroir télescopique pouvant recevoir jusqu’à 18 fraises est intégré à la machine. Les outils les plus fréquemment utilisés restent ainsi protégés et directement accessibles depuis le poste de travail.

Le changement de fraise est facilité par l’ouverture et la fermeture électroniques de la broche, commandées depuis l’écran tactile. Cette conception évite certaines manipulations mécaniques et accélère le passage d’un système de clé à un autre.

Étau manuel 02QC

La QUATTROCODE D600 est équipée de l’étau manuel amovible 02QC, doté de mâchoires interchangeables. Cette conception permet d’adapter le serrage aux différentes géométries de clés à points et laser.

L’étau offre une course de 80 mm sur l’axe X, de 77 mm sur l’axe Y et de 40 mm sur l’axe Z. Ces amplitudes permettent de traiter des tailles réparties sur différentes faces et positions de la clé, avec les mâchoires et accessoires compatibles.

Contrairement à la QUATTROCODE D700, la D600 ne possède pas de bras robotisé chargé de retourner et de repositionner automatiquement la clé. Le serrage et les éventuels changements de position restent effectués par l’opérateur.

Logiciel professionnel intégré

Le logiciel de la QUATTROCODE D600 accompagne l’utilisateur pendant la recherche, le décodage, le taillage et la gravure. Il permet notamment de comparer les fiches disponibles, de prévisualiser les tailles et de vérifier le numéro de la fraise à employer.

L’opérateur peut enregistrer ses fiches favorites, les renommer et les réorganiser selon ses besoins. Les tables de codes, les vidéos explicatives et le manuel de la machine sont également accessibles depuis l’interface. Une fonction d’assistance à distance facilite l’intervention du support technique lorsque cela est nécessaire.

La machine fonctionne de manière autonome, sans ordinateur externe. Elle est également compatible avec Silca Key Programs Pro – SKP Pro, notamment pour exploiter certaines archives existantes, files de travaux et fiches préparées avec Codemaker.

Écran tactile industriel de 10 pouces

La QUATTROCODE D600 dispose d’un écran tactile industriel couleur de 10 pouces intégré à la partie supérieure de la machine. Son inclinaison est réglable afin d’adapter l’angle de lecture à la position de l’opérateur.

L’écran offre une résolution de 1 280 × 800 pixels et affiche les fiches de taillage, les données de décodage, la prévisualisation de la clé, les outils requis ainsi que l’état d’avancement du travail.

Connectivité complète

La machine peut être raccordée au réseau de l’atelier par Wi-Fi et dispose d’une connexion Internet pour les services compatibles, les mises à jour et l’assistance à distance.

Elle possède également :

deux ports USB 3.0 ;
deux ports USB 2.0 ;
un port HDMI pour un écran externe ;
la possibilité de connecter un clavier et une souris sans fil.
Zone de travail fermée et sécurisée

L’espace de taillage est protégé par un capot transparent qui se ferme automatiquement au lancement du cycle et se rouvre à la fin du travail. Un système de sécurité bloque son mouvement lorsqu’un obstacle est détecté.

Les copeaux sont recueillis dans un tiroir placé sous la station de coupe. La zone de travail fermée limite leur dispersion et contribue à maintenir un environnement plus propre autour de la machine.

Silca indique également que l’espace de travail est 55 % plus grand que celui des modèles précédents. La structure renforcée et la fermeture complète de la zone de coupe participent à la réduction des vibrations et du niveau sonore.

Applications

La Silca QUATTROCODE D600 est destinée notamment au taillage et à la gravure des :

clés résidentielles à points et micropoints ;
clés comportant des tailles plates ou inclinées ;
clés automobiles laser ou à vague ;
clés à fraisage interne ;
clés à fraisage externe ;
clés à double fraisage externe ;
clés de sécurité compatibles avec les mâchoires, adaptateurs et fraises Silca ;
clés destinées aux organigrammes et aux systèmes nécessitant une identification gravée.

La compatibilité exacte dépend de la fiche de taillage, de la fraise, des mâchoires et des éventuels adaptateurs requis pour chaque système.

Caractéristiques techniques
Type de machine : duplicatrice électronique ;
domaines d’utilisation : résidentiel et automobile ;
applications principales : clés à points, micropoints et clés laser ou à vague ;
fonctions : décodage, taillage par code ou selon les données disponibles, et gravure ;
alimentation électrique : 100 à 240 V – 50/60 Hz ;
moteur de taillage : 48 V CC ;
moteur de gravure : 24 V CC ;
fraises de taillage : métal dur ;
fraises de gravure : métal dur ;
vitesse maximale de taillage : 25 000 tr/min ;
vitesse de gravure : 22 000 tr/min ;
mouvements : trois axes commandés par moteurs pas à pas ;
transmission : vis à billes sur glissières à rouleaux rectifiés ;
étau standard : étau manuel amovible 02QC ;
mâchoires : interchangeables ;
course de l’axe X : 80 mm ;
course de l’axe Y : 77 mm ;
course de l’axe Z : 40 mm ;
écran : tactile industriel de 10 pouces ;
résolution de l’écran : 1 280 × 800 pixels ;
reconnaissance des fraises : RFID ;
capacité du rangement intégré : 18 fraises ;
connectivité : Wi-Fi, Internet, USB et HDMI ;
largeur maximale : 502 mm ;
profondeur maximale : 740 mm ;
hauteur maximale : 680 mm ;
poids : 64,5 kg.
Points forts de la QUATTROCODE D600
Taillage des clés à points et laser ;
gravure directement intégrée ;
décodage précis par contact électrique ;
positionnement automatique du palpeur ;
vitesse de taillage pouvant atteindre 25 000 tr/min ;
cycle annoncé 20 % plus rapide que celui de la TRIA X PRO ;
reconnaissance automatique des fraises par RFID ;
contrôle de l’usure et du remplacement des outils ;
blocage du cycle lorsqu’une fraise incorrecte est détectée ;
tiroir intégré pour 18 fraises ;
étau amovible avec mâchoires interchangeables ;
écran tactile industriel de 10 pouces ;
fonctionnement autonome ;
compatibilité avec SKP Pro ;
connexion Wi-Fi, USB et HDMI ;
capot de sécurité automatique ;
tiroir de récupération des copeaux ;
zone de travail fermée et silencieuse.

La Silca QUATTROCODE D600 constitue une solution électronique avancée pour les ateliers réalisant régulièrement des clés de sécurité résidentielles et automobiles. Son principal intérêt réside dans l’association du taillage, du décodage et de la gravure, complétée par la reconnaissance RFID des outils et un logiciel conçu pour limiter les erreurs de préparation.
