Description

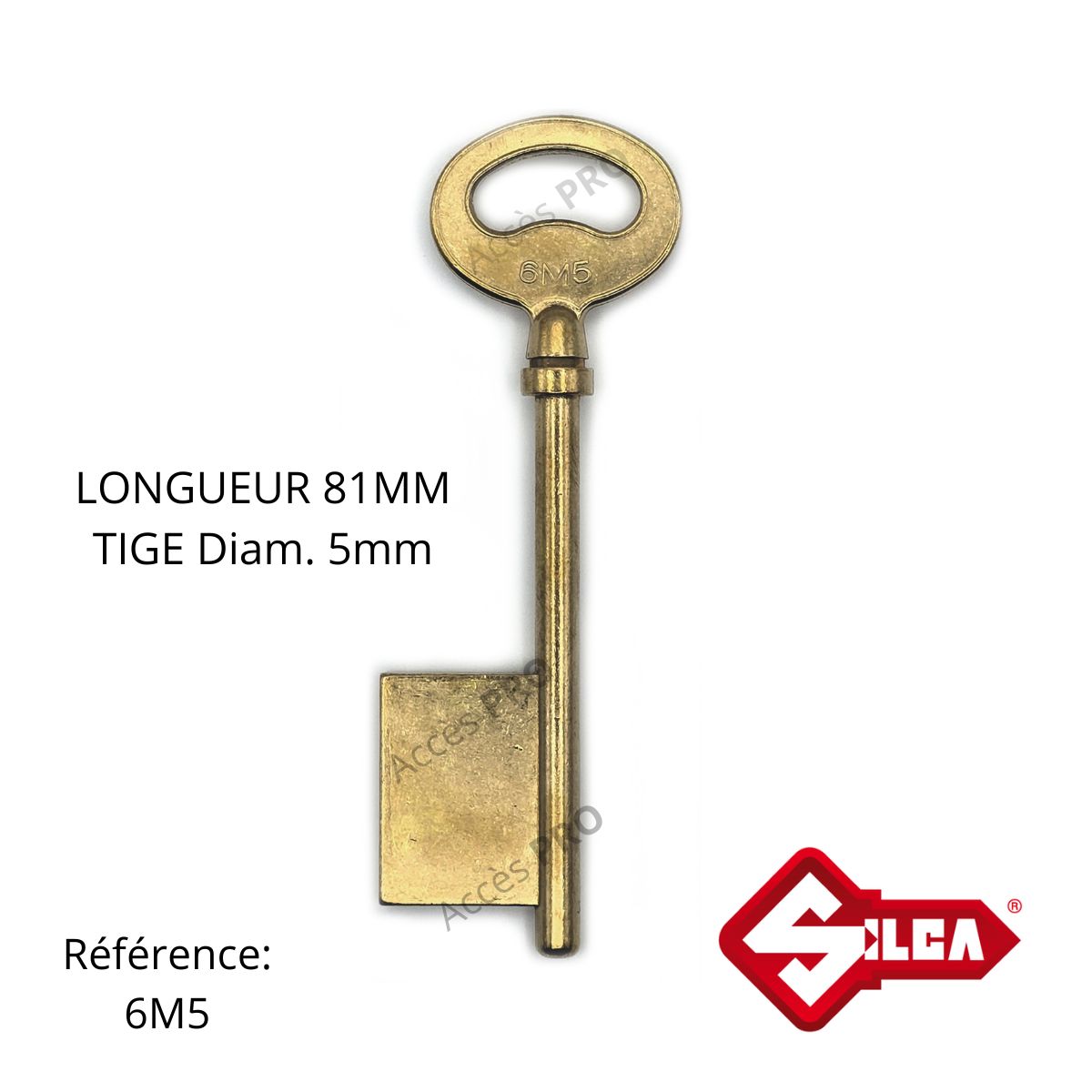

L’ébauche de clé Silca 6M5 est une clé à gorges et à panneton simple, destinée notamment à la reproduction de certaines clés pour serrures Laperche et systèmes adaptables de même géométrie.
Il s’agit d’une clé mâle, reconnaissable à sa tige pleine, contrairement aux références femelles qui possèdent une tige tubulaire.

Fabriquée en laiton non nickelé, la 6M5 conserve la couleur jaune doré naturelle de l’alliage. Le laiton offre une bonne aptitude au fraisage et au limage, ce qui le rend adapté à la reproduction des différentes hauteurs nécessaires au fonctionnement d’une serrure à gorges.

La clé présente une tête métallique ajourée, une tige cylindrique pleine et un panneton rectangulaire simple. Lors du taillage, les entailles réalisées sur le panneton doivent reproduire précisément celles de la clé originale afin de soulever les différentes gorges du mécanisme à la bonne hauteur.

La 6M5 ne doit pas être confondue avec la 6JM5 : il s’agit de deux références Silca distinctes, avec des applications et des dimensions différentes.

Dimensions techniques de la 6M5 :

Longueur totale 92 mm
Diamètre de la tige 5 mm
Largeur du panneton 25 mm
Hauteur du panneton 17 mm
Type de tige Pleine, clé mâle
Configuration Panneton simple
Matière Laiton
Finition Laiton naturel, non nickelé

Références comparatives :
JMA AD-3
ERREBI 50C90
LOTUS 5CG5
RR OTM110
KIS 00106-01

Avant de sélectionner la 6M5, il convient de contrôler sur la clé originale :

la longueur totale de 81 mm
le diamètre de tige de 5 mm
la tige pleine
largeur du panneton de 25 mm
la hauteur du panneton de 17 mm
la position et le sens du panneton
la forme de la tête
la correspondance avec le profil

Plusieurs clés à gorges peuvent présenter une silhouette très proche tout en possédant un diamètre, une longueur ou une position de panneton différents.

Taillage de l’ébauche

La reproduction doit être réalisée sur une duplicatrice mécanique adaptée aux clés à panneton et aux clés à gorges, par exemple une machine permettant de maintenir parallèlement la clé originale et l’ébauche.

Après reproduction, les arêtes du panneton doivent être soigneusement ébavurées. Le premier essai dans la serrure doit être effectué progressivement, sans forcer, afin de vérifier que les différentes gorges sont correctement positionnées.
